壓濾機設備的壓緊結構和過濾結構

日期：2019-04-08 人氣：0

一、壓濾機的壓緊結構

A、手動壓緊：是以螺旋式絲杠機械推動壓緊板將濾板壓緊。
B、機械壓緊：壓緊機構由電動機（配置先進的過載保護器）減速器、齒輪付、絲桿和固定螺母組成。壓緊時，電動機正轉，帶到減速器、齒輪付使絲趕在固定絲母中轉動，推動壓緊板將濾板、濾框壓緊。當壓緊力越來越大時，電機負載電流增大，當大到保護器設定的電流值時，達到大壓緊力，電機切斷電源，停止轉動，由于絲桿和固定絲母有可靠的自鎖螺旋角，能有效地保證工作過程中的壓緊狀態，退回時，電機反轉，當壓緊板上的壓塊，觸壓到行程開關時停止。
C、液壓壓緊：液壓壓緊為自動保壓時，壓緊力是由電接點壓力表控制的，將電接點壓力表的上限針和下限指針設定在工藝要求的數值，當壓緊力達到壓力表的上限時，電源切斷，油泵停止供油，由于油路系統可能生產的內漏和外漏造成壓力下降，當降到壓力表下限指針時，電源接通，油泵開始供油，壓力達到上限時，電源切斷，油泵停止供油，這種循環以達到在過濾物料過程中所需要的壓緊力。

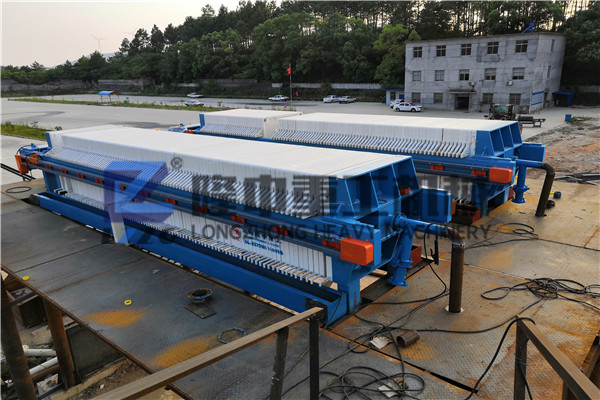

上圖：板框壓濾機

二、壓濾機的過濾結構

壓濾機構由濾板、濾框、濾布壓榨隔膜組成，濾板兩側由濾布包裹，需配置壓榨隔膜時，一組濾板由隔膜和側板組成。隔膜板的基板兩側包裹著橡膠隔膜，隔膜外邊包裹著濾布，側板即普通的濾板。物料從止推板上的進料孔進入各濾室，固體顆粒因其粒徑大于過濾過濾介質（濾布）的孔徑被截留在濾室里，濾液則從濾板下方的出液孔流出。濾餅需要榨干時，除用隔膜壓榨外，還可以壓縮空氣或蒸汽，從洗滌口通入，氣流沖去濾餅中的水份，以降低濾餅的含水率。

上圖：帶式壓濾機

（1）水濾方式:濾液流出的方式分明流過濾和暗流過濾
a、明流過濾，每個濾板的下方出液孔上裝有水咀力流出。
b、暗流過濾，每個濾板的下方設有出液孔，若干塊濾板的出液孔連成一個出液通道，由與止推板下方的出液孔相連接的管道排出（一般使用于有毒有害物質）。
（2）洗滌方法：濾餅需要洗滌時，有明流單向洗滌和雙向洗滌，暗流單向洗滌和雙向洗滌。
a、明流單向洗滌時，洗液從止推板的洗滌孔依次進入，穿過濾布再穿過濾餅，從無孔濾板流出，這時有孔板的出液水咀處于關閉狀態，無孔板的出液水咀是開啟狀態。
b、明流雙向洗滌是，洗液從止推板上方的兩側洗液孔先后兩次洗滌，即洗液先從一側洗滌再從另一側洗滌，洗液的出口同進口是對角線方向，所以又叫雙向交叉洗滌。
c、暗流單向洗滌是，洗液從止推板的洗液孔依次進入有孔板，穿過濾布再穿過濾餅，從無孔濾板流出。
d、暗流雙向洗滌是，洗液從止推板上方的兩側的兩個洗滌孔先后兩次洗滌，即洗滌先從一側洗滌，再從另一側洗滌，洗液的出口同進口是對角線方向，所以又叫暗流雙向交叉洗滌。
